树脂颗粒尺寸

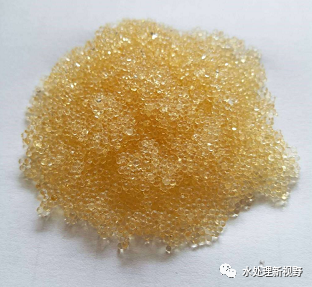

离子交换树脂通常制成珠状的小颗粒，它的尺寸也很重要。树脂颗粒较细者，反应速度较大，但细颗粒对液体通过的阻力较大，需要较高的工作压力；特别是浓糖液粘度高，这种影响更显著。因此，树脂颗粒的大小应选择适当。如果树脂粒径在0.2mm（约为70目）以下，会明显增大流体通过的阻力，降低流量和生产能力。

树脂颗粒大小的测定通常用湿筛法，将树脂在充分吸水膨胀后进行筛分，累计其在20、30、40、50……目筛网上的留存量，以90%粒子可以通过其相对应的筛孔直径，称为树脂的“有效粒径”。多数通用的树脂产品的有效粒径在0.4～0.6mm之间。

树脂颗粒是否均匀以均匀系数表示。它是在测定树脂的“有效粒径”坐标图上取累计留存量为40%粒子，相对应的筛孔直径与有效粒径的比例。如一种树脂（IR-120）的有效粒径为0.4～0.6mm，它在20目筛、30目筛及40目筛上留存粒子分别为：18.3%、41.1%、及31.3%，则计算得均匀系数为2.0。

树脂的密度
树脂在干燥时的密度称为真密度。湿树脂ÿ单λ体积（连颗粒间空隙）的重量称为视密度。树脂的密度与它的交联度和交换基团的性质有关。通常，交联度高的树脂的密度较高，强酸性或强碱性树脂的密度高于弱酸或弱碱性者，而大孔型树脂的密度则较低。例如，苯乙烯系凝胶型强酸阳离子树脂的真密度为1.26g/mL，视密度为0.85g/mL；而丙烯酸系凝胶型弱酸阳离子树脂的真密度为1.19g/mL，视密度为0.75g/mL。

膨胀度
离子交换树脂含有大量亲水基团，与水接触即吸水膨胀。当树脂中的离子变换时，如阳离子树脂由H+转为Na+，阴树脂由Cl－转为OH－，都因离子直径增大而发生膨胀，增大树脂的体积。通常，交联度低的树脂的膨胀度较大。在设计离子交换装置时，必须考虑树脂的膨胀度，以适应生产运行时树脂中的离子转换发生的树脂体积变化。

耐用性
树脂颗粒使用时有转移、磨擦、膨胀和收缩等变化，长期使用后会有少量损耗和破碎，故树脂要有较高的机械强度和耐磨性。通常，交联度低的树脂较易碎裂，但树脂的耐用性更主要地决定于交联结构的均匀程度及其强度。如大孔树脂，具有较高的交联度者，结构稳定，能耐反复再生 。
